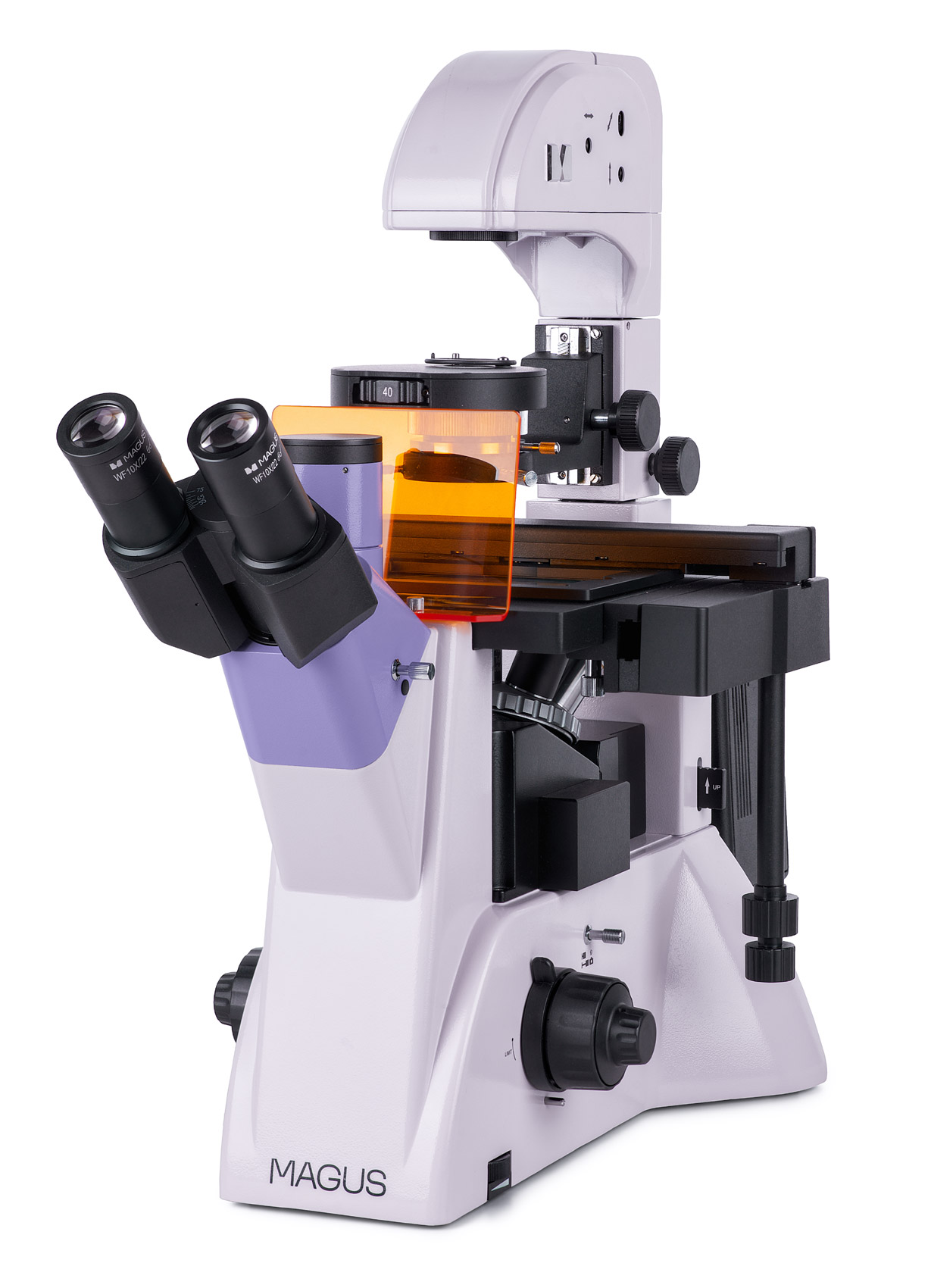

Il microscopio a fluorescenza invertito MAGUS Lum V500 è progettato per l’osservazione di campioni in vetreria da laboratorio con altezza fino a 55 mm e spessore del fondo fino a 1,2 mm. Inclinando il supporto dell’illuminatore, diventa possibile usare della vetreria da laboratorio di dimensioni maggiori, fino a 165 mm. I campioni possono essere osservati in luce riflessa (tecnica di microscopia a fluorescenza) e in luce trasmessa (con microscopia in campo chiaro e a contrasto di fase). I principali campi di applicazione di questo microscopio sono: medicina, farmacologia, biochimica, epidemiologia, ecc.

Ottiche

Questo microscopio è equipaggiato con una testata trinoculare con tubo ottico verticale. Sul telaio del microscopio presente una porta laterale per fotocamera. Questa scelta di design consente di installare contemporaneamente una fotocamera digitale e un monitor (non incluso) sul microscopio. Il beam splitter della testata trinoculare ha un rapporto 100/0 o 50/50, mentre quello del telaio del microscopio è 100/0 e 0/100. I tubi oculari sono girevoli al 180°, il che consente di regolare l’estrazione pupillare per adattarla all’utente.

Il revolver portaobiettivi è posizionato su un supporto al di sotto del tavolino. È dotato di sei slot liberi, per l’alloggiamento di altrettanti obiettivi. Nella confezione sono inclusi tre obiettivi per il contrasto di fase e tre obiettivi per fluorescenza e osservazioni in campo chiaro. Si tratta di obiettivi planacromatici con una lunga distanza di lavoro, progettati per vetreria da laboratorio con fondo spesso 1,2 mm.

Illuminazione

La sorgente di luce riflessa è una lampada ai vapori di mercurio da 100 W. È posizionata in un portalampada per una migliore dissipazione del calore e un minor rischio di surriscaldamento durante l’utilizzo prolungato. Questa lampada emette luce in un’ampia gamma di lunghezze d’onda con vari picchi di intensità, il che la rende perfetta per lavorare con una gran varietà di fluorofori. Filtri per fluorescenza: ultravioletto (UV), violetto (V), blu (B) e verde (G). La lampada ai vapori di mercurio illumina il campione in modo intenso, fornendo una buona visibilità e può essere sostituita facilmente quando necessario.

La luce trasmessa è fornita da una lampada alogena da 30 W. L’illuminazione fornita è intensa e con una temperatura colore calda. Di conseguenza, l’osservazione tramite ciascuno degli obiettivi è sempre efficiente e confortevole per gli occhi. Il microscopio ha un condensatore per contrasto di fase con quattro slot: uno è usato per le osservazioni in campo chiaro e gli altri tre sono progettati per gli obiettivi a contrasto di fase da 10x, 20x e 40x. Gli anelli del contrasto di fase possono essere centrati. Per passare dall’osservazione in campo chiaro alle tecniche a contrasto di fase, e viceversa, è sufficiente ruotare il disco. Ciò risulta particolarmente pratico per i ricercatori professionisti, dato che permette di risparmiare tempo.

Applicazione dell’illuminazione di Köhler per osservazioni in luce trasmessa e riflessa. L’uso di questo metodo consente di ottenere immagini chiare e nitide, in alta risoluzione, senza artefatti né oscuramento dei margini.

Tavolino e meccanismo di messa a fuoco

Il tavolino è fisso ed è dotato di un meccanismo per la movimentazione della vetreria di laboratorio su cui è posizionato il campione. La vetreria da laboratorio può essere mossa lungo il piano orizzontale, lungo due assi perpendicolari tra loro. Il movimento è fluido e preciso e il meccanismo comprende quattro supporti per l’alloggiamento di vetreria di varie dimensioni. La nitidezza dell’immagine del microscopio si regola ruotando le manopole di messa a fuoco grossolana e fine (vite macro e micrometrica). La messa a fuoco grossolana è dotata di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata. Le manopole di messa a fuoco sono coassiali e si trovano su entrambi i lati del telaio.

Accessori

Questa linea di prodotti comprende accessori aggiuntivi per il microscopio MAGUS Lum V500: oculari, fotocamere digitali e vetrini di calibrazione.

Caratteristiche chiave:

• Microscopia a fluorescenza in luce riflessa e microscopia in campo chiaro e a contrasto di fase in luce trasmessa
• Possibilità di osservare i campioni all’interno di vetreria da laboratorio con altezza fino a 55 mm, o 165 mm con supporto inclinato
• lampada ai vapori di mercurio da 100 W per osservazioni in luce riflessa, lampada alogena da 30 W per osservazioni in luce trasmessa, illuminazione di Köhler configurabile
• Quattro filtri per fluorescenza: ultravioletto (UV), violetto (V), blu (B) e verde (G)
• Testata trinoculare girevole a 180°. Due opzioni per installare una fotocamera digitale e un monitor: beam splitter da 100/0 o 50/50 (testata trinoculare) o beam splitter 100/0 o 0/100 (telaio del microscopio)
• Tavolino con alloggiamenti per piastre di Petri e vetreria da laboratorio di vari diametri
• Condensatore per contrasto di fase con apertura di campo chiaro e tre aperture per contrasto di fase

La confezione contiene:

• Stativo con sorgente luminosa per osservazioni in luce trasmessa e condensatore, meccanismo di messa a fuoco, tavolino e revolver portaobiettivi
• Unità di fluorescenza
• Alloggiamento della lampada ai vapori di mercurio
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PLL 10x/0,25 per contrasto di fase, WD 4,3 mm
• Obiettivo planacromatico all’infinito: PLL 20?/0,40 WD 8,0 mm
• Obiettivo planacromatico all’infinito: PLL 40?/0,60 WD 3,5 mm
• Obiettivo planacromatico all’infinito: PLL 10x/0,25 PHP2 WD 4,3 mm
• Obiettivo planacromatico all’infinito: PLL 20x/0,40 PHP2 WD 8,0 mm
• Obiettivo planacromatico all’infinito: PLL 40x/0,60 PHP2 WD 3,5 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Schermo UV
• Adattatore C-mount 1x
• Chiave a brugola
• Alimentazione della lampada ai vapori di mercurio
• Cavo di alimentazione
• Cavo di alimentazione illuminatore per luce riflessa
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Fotocamera digitale
• Vetrino di calibrazione

Marchio	MAGUS
Garanzia	5 anni
EAN	5905555018201
Dimensione confezione (LxPxH)	38x61x82 cm
Peso spedizione	26 kg
Tipo	biologico, luce/ottico
Tipo di testata del microscopio	trinoculare
Testata	Siedentopf, girevole a 180°
Ingrandimento, x	100 — 400
Ingrandimento, x (opzionale)	40–500/600/800/1000
Diametro tubo oculare, mm	30
Oculari	10?/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14 15x/15 20x/12 25x/9)
Obiettivi	obiettivi planacromatici all’infinito (8): PLL 10x/0,25/4,3 PLL 20x/0,40/8,0 PLL 40x/0,60/3,5 contrasto di fase: PLL 10x/0,25/4,3 PHP2 PLL 20x/0,40/8,0 PHP2 PLL 40x/0,60/3,5 PHP2 distanza parafocale: 45 mm
Revolver portaobiettivi	per 6 obiettivi
Distanza di lavoro, mm	4,3 (10?) 8,0 (20x) 3,5 (40x)
Distanza interpupillare, mm	48 — 75
Tavolino, mm	227x208
Range di movimento del tavolino, mm	77/134,5
Caratteristiche tavolino	fisso, con piastra di vetro Ø118 mm e traslatore meccanico porta piastre: 86x129,5, Ø90 mm 34x77,5 mm, Ø68,5 mm 57x82 mm, Ø60 mm 29x77,5 mm, Ø35 mm
Condensatore	N.A. 0,6 distanza di lavoro: 55 mm torretta per contrasto di fase con viti di fissaggio
Diaframma	diaframma di apertura regolabile, diaframma di campo con iride regolabile
Fuoco	coassiale, messa a fuoco grossolana (con manopola di regolazione della tensione della vite micrometrica e manopola di fissaggio) e messa a fuoco fine (vite micrometrica da 0,002 mm)
Illuminazione	alogena, fluorescente
Regolazione della luminosità	yes
Alimentazione	85–265 V, 50/60 Hz, rete AC
Tipo di sorgente luminosa	a luce riflessa: lampada ai vapori di mercurio da 100 W a luce trasmessa: lampada alogena da 12 V, 30 W
Filtri ottici	sì
Range temperature di funzionamento, °C	5 — 35
Caratteristiche speciali	condensatore per contrasto di fase (a torretta) con alloggiamento disponibile e piastre ad anello per il contrasto di fase per obiettivi 10x, 20x e 40x microscopio di centraggio ausiliario
Livello utente	professionisti, utenti esperti
Livello di difficoltà assemblaggio e installazione	complicato
Modulo fluorescente	filtri: ultravioletto (UV), viola (V), blu (B), verde (G)
Filtro di fluorescenza: tipo di filtro/lunghezza d’onda di eccitazione/specchio dicroico/lunghezza d’onda di emissione	ultravioletto (UV), 320–380 nm/425 nm/435 nm violetto (V) 380–415 nm/455 nm/475 nm blu (B) 450–490 nm/505 nm/515 nm verde (G) 495–555 nm/585 nm/595 nm
Applicazione	laboratorio/medicale
Posizione illuminazione	doppia
Metodo di ricerca	campo chiaro, fluorescenza, microscopio a contrasto di fase
Set con astuccio/custodia/borsa	copertura anti polvere
