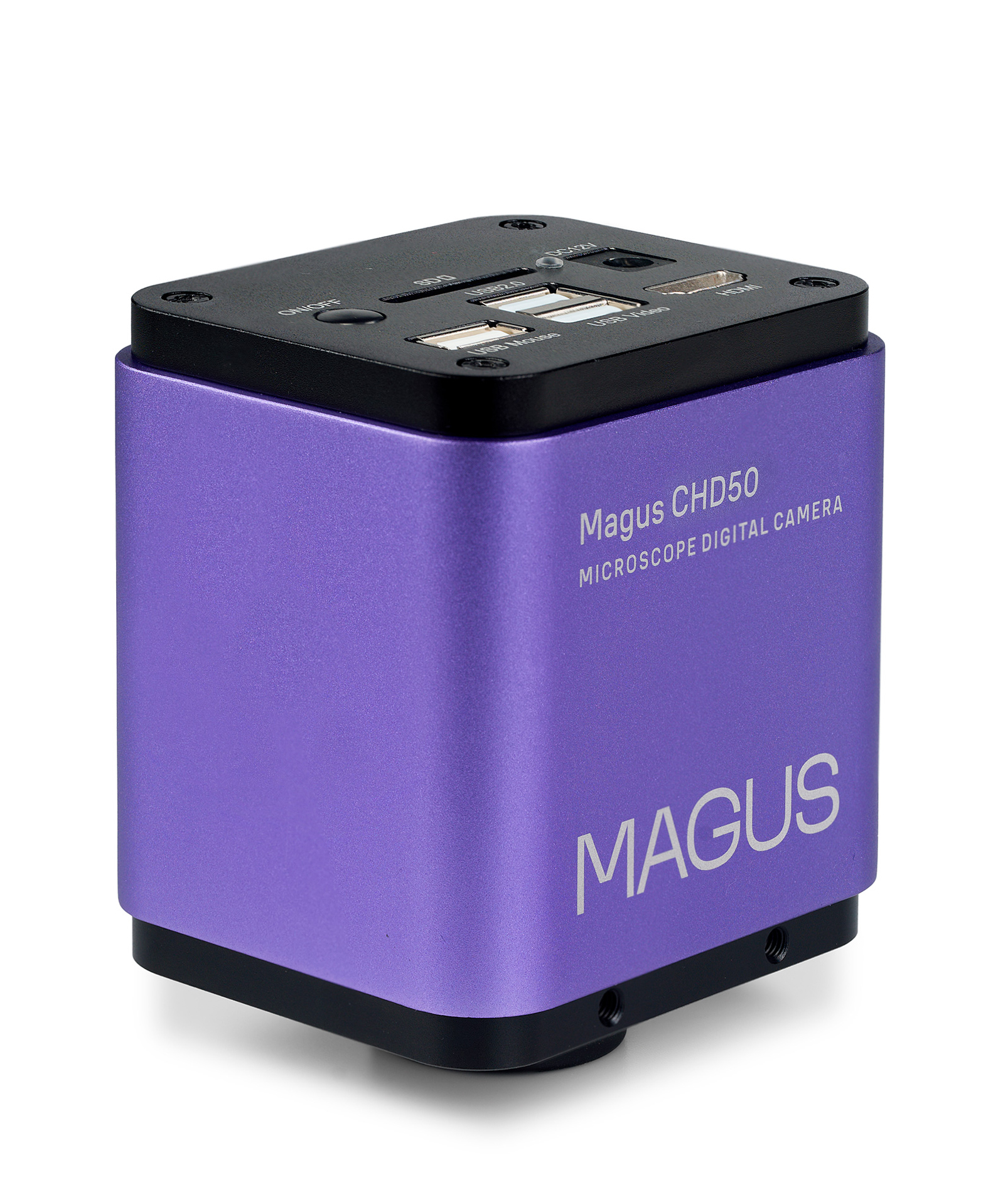

MAGUS CHD50 è una fotocamera progettata per essere integrata con un microscopio. Il dispositivo è dotato di software integrato utilizzabile per scattare foto e registrare video, elaborare i risultati ed eseguire misurazioni del soggetto. Tre tipi di interfacce (HDMI, WLAN e USB 2.0) connettono la fotocamera a un computer o altro dispositivo in grado di visualizzare foto e video. Il sensore da 8 MP crea immagini di alta qualità con risoluzione in 4K (3840x2160 px) e la fotocamera può passare automaticamente alla riproduzione in Full HD (1920x1080 px) se richiesto dallo schermo esterno. La frequenza di fotogrammi video è di 30 fps. Il dispositivo è dotato di una funzione di autofocus. Il risultato è un’immagine di alta qualità, realistica e dettagliata senza ritardi, strappi o sfocature, anche se il soggetto è in movimento.

Fotocamera digitale in uso »

Sensore

Il dispositivo è costruito su un sensore CMOS SONY Starvis da 8 MP. Il metodo di retroilluminazione produce una sensibilità alla luce di 505 mV a una velocità dell’otturatore di 1/30 di secondo. La dimensione del sensore è di 1/1,8'' con una dimensione pixel di 2,0x2,0 µm. Per creare il campo visivo più ampio senza deformazioni, utilizzare un adattatore con ingrandimento da 0,5x a 0,75x.

Software

La fotocamera può essere connessa a un computer tramite USB 2.0 e WLAN nonché a un TV, monitor o proiettore tramite il connettore HDMI. Con una connessione HDMI, la fotocamera mette a fuoco automaticamente il soggetto, con conseguenti foto o video nitidi senza alcun ulteriore sforzo. Il software permette di editare l’immagine risultante nonché di misurare le dimensioni lineari e angolari di oggetti e delle loro strutture. Per effettuare misurazioni, calibrare il software della fotocamera per ciascun obiettivo mediante un vetrino di calibrazione.

Installazione del microscopio

È possibile integrare la fotocamera con il microscopio installandolo nel tubo trinoculare o nel tubo oculare al posto di un oculare. In entrambi i casi, sarà necessario un adattatore passo C. Per il collegamento al tubo oculare sarà necessario anche un anello adattatore che si adatti al suo diametro.

Dispositivi aggiuntivi

Per un funzionamento più efficiente, si consiglia di connettere la fotocamera con dispositivi aggiuntivi. L’utilizzo di un mouse rimuoverà le vibrazioni quando si entra in contatto diretto con la fotocamera (si connette tramite la porta USB). È possibile salvare foto e video su una scheda SD o unità flash. Per creare un sistema di imaging completo è possibile utilizzare speciali monitor MAGUS. Possono essere installati direttamente sulla fotocamera e integrati con qualsiasi microscopio MAGUS.

Caratteristiche chiave:

• Il sensore CMOS da 8 MP produce un’immagine con risoluzione in 4K (3840x2160 px). Viene convertita automaticamente in Full HD (1920x1080 px) se richiesto dallo schermo esterno
• Tre tipi di interfacce – HDMI, WLAN e USB 2.0 – rendono possibile connettere la fotocamera a un computer o a uno schermo esterno
• La sensibilità alla luce di 505 mV a una velocità dell’otturatore di 1/30 di secondo permette di filmare anche in condizioni di scarsa illuminazione
• L’autofocus è abilitato quando connessa tramite HDMI e garantisce un’immagine nitida senza alcun ulteriore sforzo
• Il software integrato permette alla fotocamera di funzionare senza connessione al computer

La confezione contiene:

• Fotocamera digitale
• Cavo HDMI (2 m)
• Cavo USB 3.0 (1,5 m)
• Mouse con USB
• Scheda di memoria SD da 32 GB
• Adattatore USB Wi-Fi (2 pz)
• Adattatore di alimentazione AC da 12 V/1 A (Euro)
• CD di installazione con driver e software
• Manuale utente e certificato di garanzia

Marchio	MAGUS
Garanzia	5 anni
EAN	5905555019178
Dimensione confezione (LxPxH)	25x17x9 cm
Peso spedizione	1.6 kg
Sensore	Sony Exmor/Starvis CMOS
A colori/monocromatico	a colori
Megapixel	8
Risoluzione massima, px	3840x2160 (4K UHD)
Dimensione sensore	1/1,8' (7,68x4,32 mm)
Dimensione pixel, µm	2x2
Autofocus	yes
Connettori di interfaccia	HDMI 1.4, WLAN, USB2.0
Interfaccia	HDMI 1,4, USB 2.0, WLAN
Scheda di memoria	SD fino a 32 GB
Sensibilità alla luce	505 mV con 1/30 s
Rapporto segnale/rumore	0,1 mV a 1/30 s
Tempo di esposizione	0,04 ms – 1000 ms
Registrazione video	yes
Frequenza dei fotogrammi, fps@risoluzione	30@3840x2160 (HDMI), 30@3840x2160 (USB), 30@3840x2160 (WLAN)
Luogo di installazione	tubo trinoculare, tubo ottico anziché oculare
Formato immagine	*.jpg, *.tif
Formato video	*.h264/*.h265, *.mp4
Range spettrale, nm	380-650 (filtro IR integrato)
Tipo di otturatore	ERS (otturatore elettronico a tendina)
Requisiti di sistema	Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, CD-ROM, schermo da 19' o più grande
Software	HDMI: integrato USB: MAGUS View
Tipo di montatura	passo C
Corpo	lega di alluminio di CNC
Alimentazione	adattatore DC 12 V, 1 A
Specifiche dell’adattatore di alimentazione DC	ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A
Range temperature di funzionamento, °C	-10 — 50
Intervallo operativo di umidità, %	30 — 80
