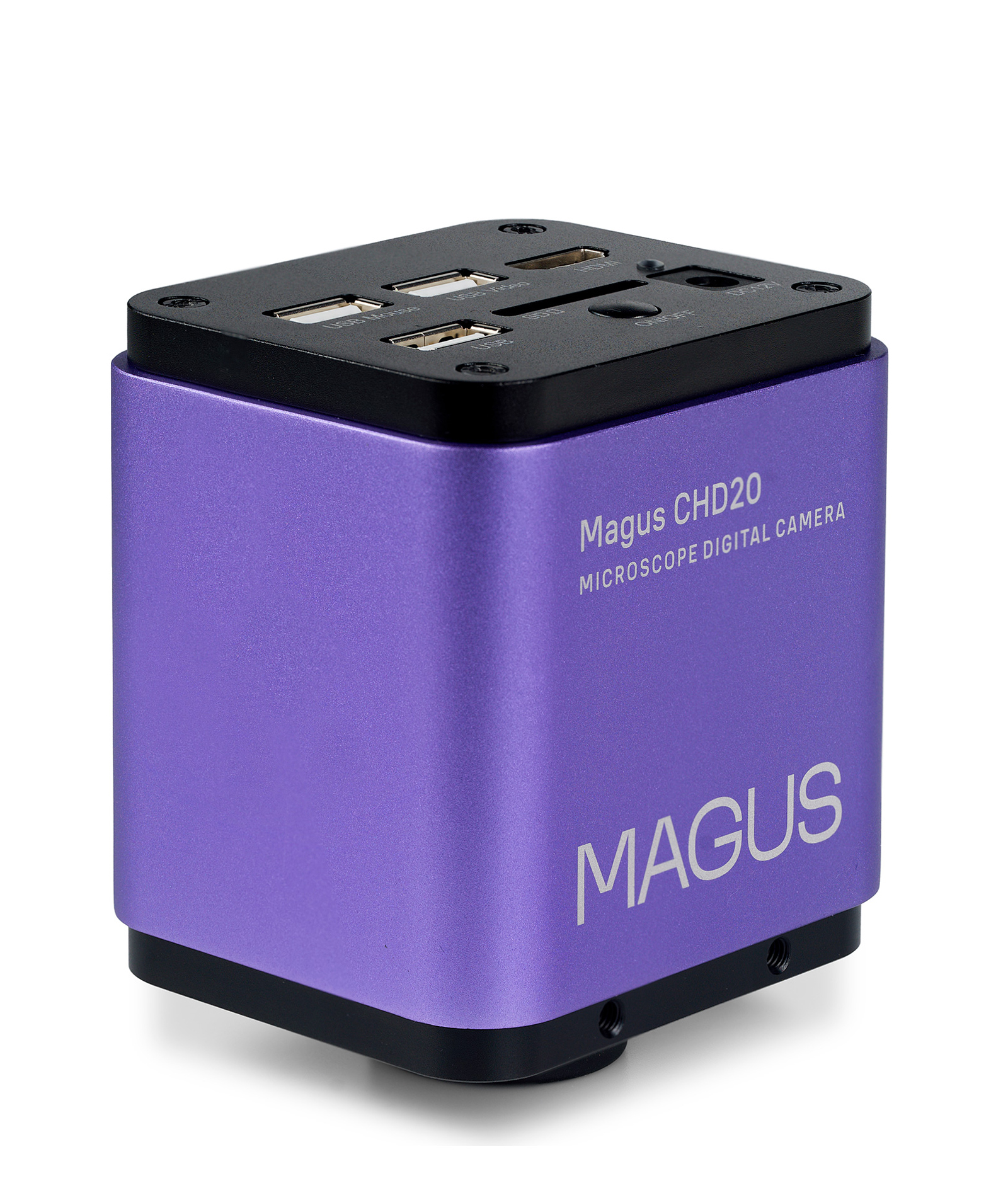

MAGUS CHD20 è una fotocamera digitale da montare su un microscopio. È progettata per scattare foto e registrare video di ricerca, modificarli ed è anche in grado di misurare le dimensioni lineari e angolari di oggetti e le loro strutture. Il dispositivo funziona con il proprio software, in modo da poter essere connesso non solo a un computer, ma anche direttamente a uno schermo esterno. A questo scopo, la fotocamera è dotata di due tipi di interfacce: HDMI e USB.

La fotocamera produce un’immagine Full HD di alta qualità (1920x1080 px) e fornisce elevate frequenze di fotogrammi ed elevate velocità di trasferimento dati tra dispositivi. È dotata di un sensore Sony ad alta sensibilità alla luce in grado di funzionare anche con luce fluorescente. Un’altra caratteristica di questa fotocamera è l’utilizzo di filtri a mosaico RGB. Ciò riduce la corrente oscura e fornisce un’immagine nitida. L’intero sistema della fotocamera mira a creare un’immagine di alta qualità senza strappi, blocchi o distorsioni, anche se il soggetto di osservazione è in movimento.

Sensore

Il sensore CMOS a colori della serie Starvis di SONY, con le sue dimensioni ridotte (1/2'', 3,75x3,75 µm pixel), ha un’elevata fotosensibilità (1175 mV con una velocità dell’otturatore di 1/30 s) e consente di riprendere anche in condizioni di scarsa illuminazione. Ciò è possibile grazie all’utilizzo della tecnologia di retroilluminazione. Per creare il campo visivo più ampio possibile senza distorsioni, si consiglia di utilizzare un adattatore con ingrandimento da 0,5x a 0,7x.

Software

La fotocamera è dotata di un disco di installazione con software per far funzionare il dispositivo. Il software integrato permette alla fotocamera MAGUS CHD20 di funzionare in modo autonomo per scattare foto e registrare video, elaborare i risultati direttamente sul dispositivo e effettuare persino misurazioni dell’oggetto. Per effettuare misurazioni, è prima necessario calibrare il software per ciascun obiettivo utilizzando un vetrino di calibrazione.

Connessione a dispositivi esterni

MAGUS CHD20 supporta la connessione a uno schermo esterno, un computer nonché l’integrazione di dispositivi aggiuntivi. La connessione a un monitor, TV o proiettore avviene tramite l’interfaccia HDMI, a 60 fps. È possibile connettere la fotocamera a un computer tramite l’interfaccia USB 2.0 a 50 fps.

La fotocamera dispone di una scheda SD da 32 GB. Su di essa è possibile salvare foto e video ed elaborarli utilizzando il software integrato. L’interfaccia USB consente di connettere un’unità flash.

Si consiglia di utilizzare un mouse per far funzionare le applicazioni della fotocamera. È anche incluso nella confezione ed è progettato per livellare vibrazioni derivanti dall’interazione diretta con la fotocamera.

Il dispositivo può essere combinato con speciali monitor MAGUS, che vengono installati direttamente sulla fotocamera e creano un sistema di imaging al microscopio.

Montaggio su un microscopio

La fotocamera può essere inserita nel tubo dell’oculare del microscopio, collegandosi ad esso tramite un adattatore passo C e un anello adattatore per il diametro del tubo (acquistabili separatamente). Per installare il dispositivo nel tubo trinoculare viene utilizzato un adattatore passo C.

Caratteristiche chiave:

• La sensibilità alla luce di 1175 mV a 1/30 s permette di riprendere anche in condizioni di scarsa illuminazione o luce fluorescente
• La fotocamera produce immagini Full HD di alta qualità (1920x1080 px)
• Il software integrato fornisce la possibilità di creare ed elaborare autonomamente materiali fotografici e video e di eseguire misurazioni di oggetti
• Le interfacce HDMI e USB vengono utilizzate per visualizzare dati su un monitor o computer esterni la frequenza dei fotogrammi è rispettivamente di 60 e 50 fps, in base alla connessione
• La fotocamera utilizza filtri a mosaico RGB, che riducono la corrente oscura e producono un’immagine nitida

La confezione contiene:

• Fotocamera digitale
• Cavo HDMI (1,5 m)
• Cavo USB 2.0 (2 m)
• Mouse con USB
• Scheda di memoria SD da 32 GB
• Adattatore di alimentazione AC da 12 V/1 A (Euro)
• CD di installazione con driver e software
• Manuale utente e certificato di garanzia

Marchio	MAGUS
Garanzia	5 anni
EAN	5905555019147
Dimensione confezione (LxPxH)	25x17x9 cm
Peso spedizione	1.5 kg
Sensore	Sony Exmor/Starvis CMOS
A colori/monocromatico	a colori
Megapixel	2
Risoluzione massima, px	1920x1080 (Full HD)
Dimensione sensore	1/2' (7,2x4,05 mm)
Dimensione pixel, µm	3.75x3.75
Connettori di interfaccia	HDMI 1,4, USB 2.0
Interfaccia	HDMI 1,4, USB 2.0
Scheda di memoria	SD fino a 32 GB
Possibilità di connettere equipaggiamento aggiuntivo	chiavetta (USB), mouse con USB
Sensibilità alla luce	1175 mV con 1/30 s
Rapporto segnale/rumore	0,15 mV a 1/30 s
Tempo di esposizione	0,04 ms – 1000 ms
Registrazione video	yes
Frequenza dei fotogrammi, fps@risoluzione	50@1920x1080 (USB), 60@1920x1080 (HDMI)
Luogo di installazione	tubo trinoculare, tubo ottico anziché oculare
Formato immagine	*.jpg, *.tif
Formato video	*.h264/*.h265, *.mp4
Range spettrale, nm	380-650 (filtro IR integrato)
Tipo di otturatore	ERS (otturatore elettronico a tendina)
Requisiti di sistema	Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, CD-ROM, schermo da 19' o più grande
Software	HDMI: integrato USB: MAGUS View
Tipo di montatura	passo C
Corpo	lega di alluminio di CNC
Alimentazione	adattatore DC 12 V, 1 A
Specifiche dell’adattatore di alimentazione DC	ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A
Range temperature di funzionamento, °C	-10 — 50
Intervallo operativo di umidità, %	30 — 80
